夢幻銀河雪糕手燈 1.0
劇場版《佐賀偶像是傳奇夢幻銀河樂園》中的夢幻銀河雪糕造型的手燈
Demo 影片
功能
- 夢幻銀河雪糕造型
- 可無線同步/中控
- 免開燈/免關燈盲操切換顏色
- 可自行編程燈光效果，可如上面影片二，透過按鍵手動與 Chouchouture:SE 劇場版 live 前奏音樂同步
- USB 鋰電池充電，恆定亮度，可使用至少兩三小時
設計

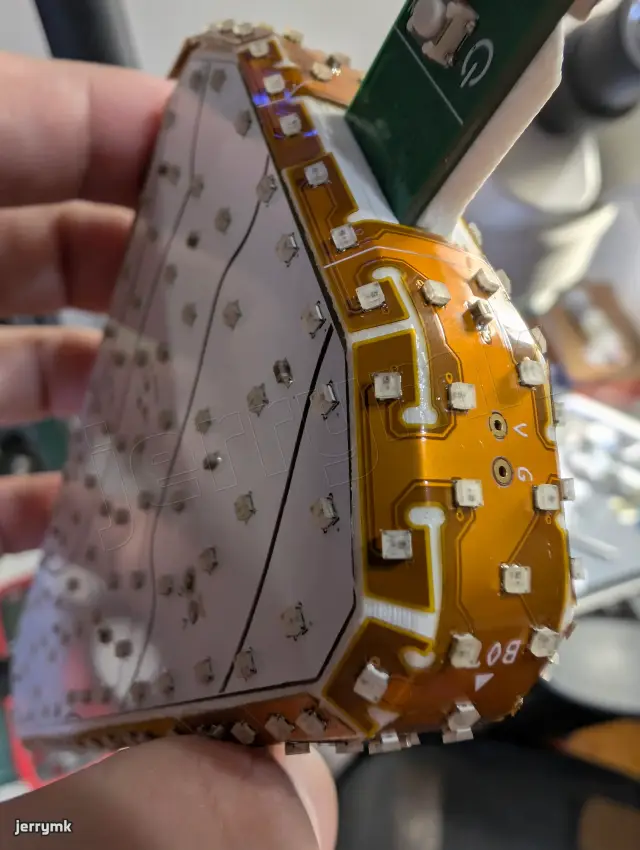

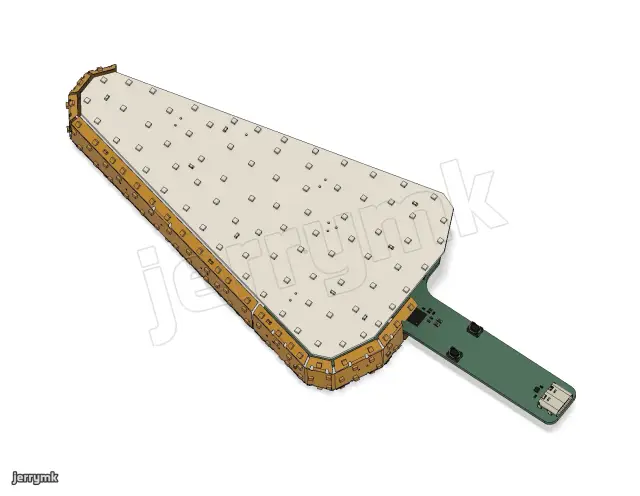

周圍採用柔性 PCB LED 燈板，確保雪糕圓弧狀表面也有均勻的燈光顯示效果。
正反面為白色 PCB，避免 PCB 顏色反射造成顏色影響。中間還有一塊主板，包括充電和燒錄用的 USB C 插座、以及 ESP32-S3-MINI1 主控、按鈕、鋰電池充放電模組。
日程

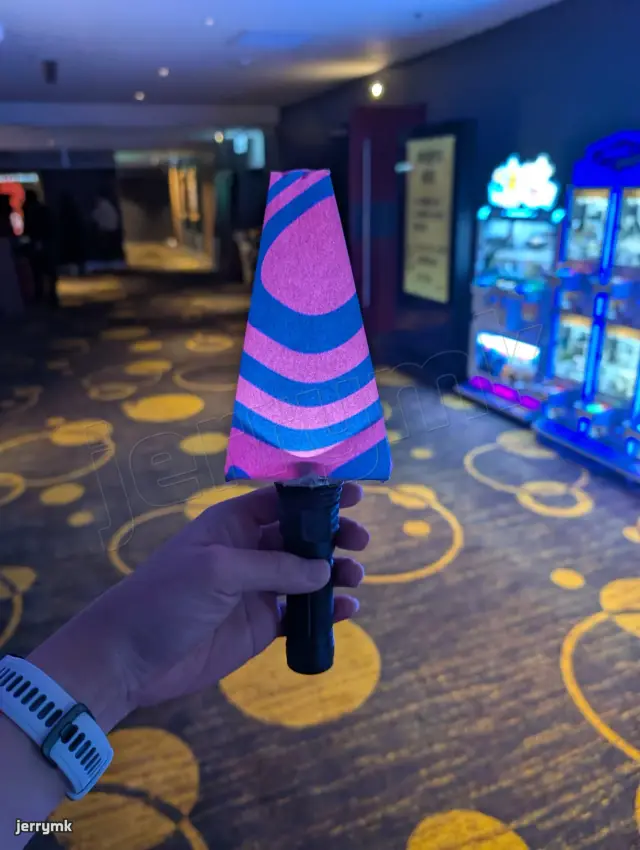

2/14 夢幻銀河雪糕手燈原形
我的第一場應援場，前一天決定還是要準備一個手燈，晚上洗澡想到可以做雪糕造型，於是半夜趕工兩小時完成，用手電筒照亮印刷紙張
Threads 文章

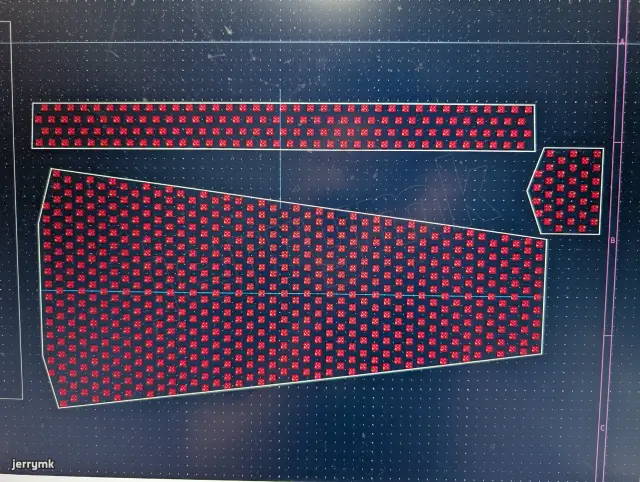

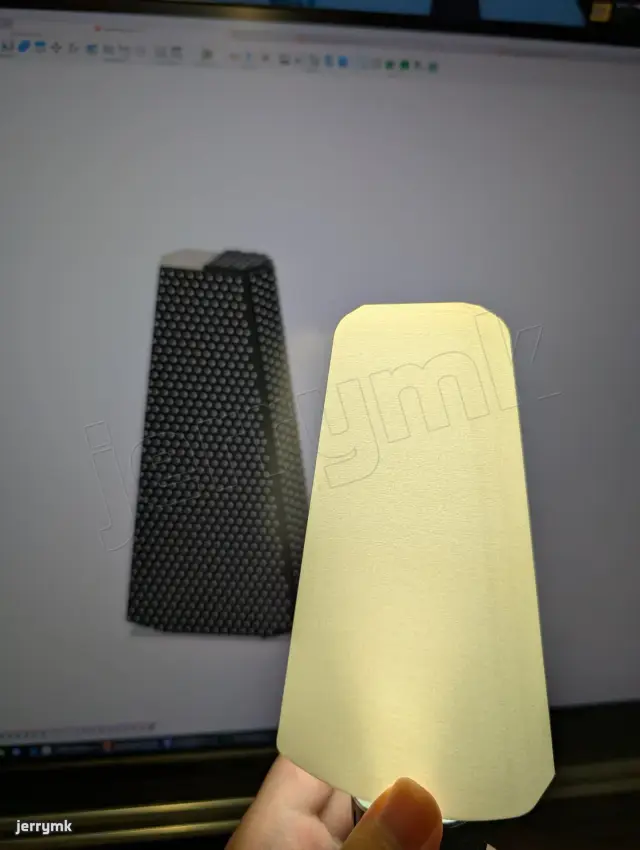

2/20 測試以點陣方式呈現雪糕紋路失敗
顯示效果一定不會多好，耗費的 LED 數量實在太多，價格太恐怖，放棄
2/21（六）Day 1/14 晚上十點得到公式書素材，使用 3D 列印光罩的版本 專案正式開始

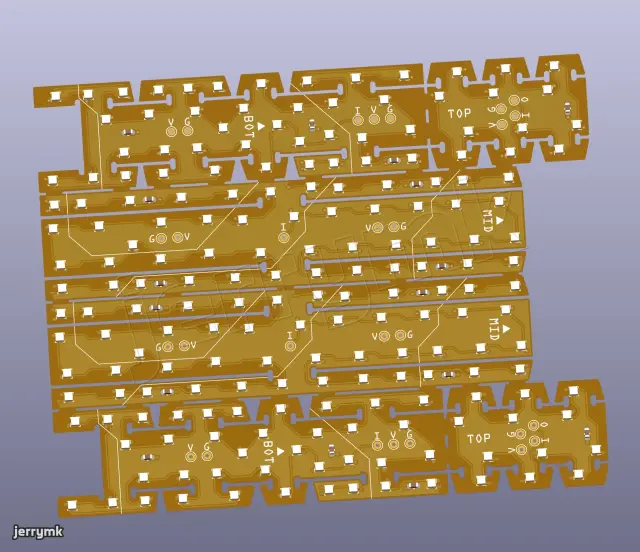

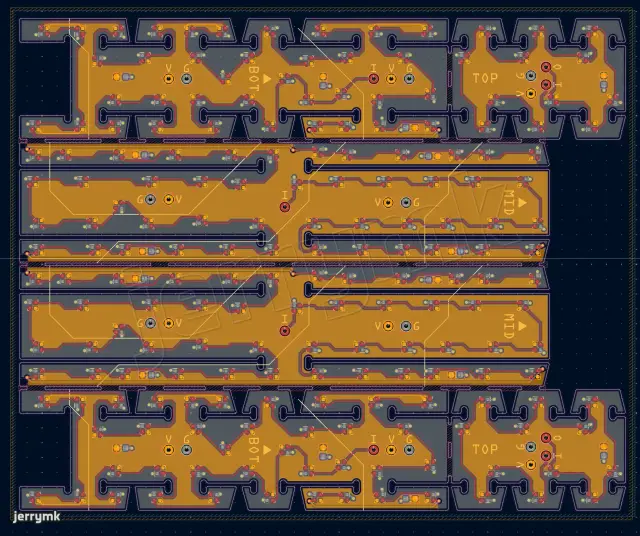

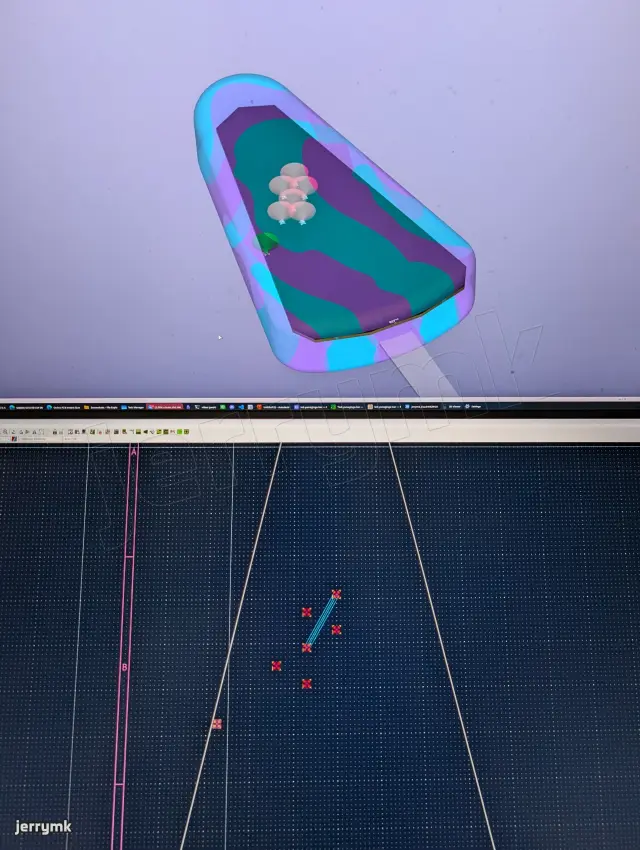

2/22（日）Day 2/14 確立柔性 PCB 燈板方向

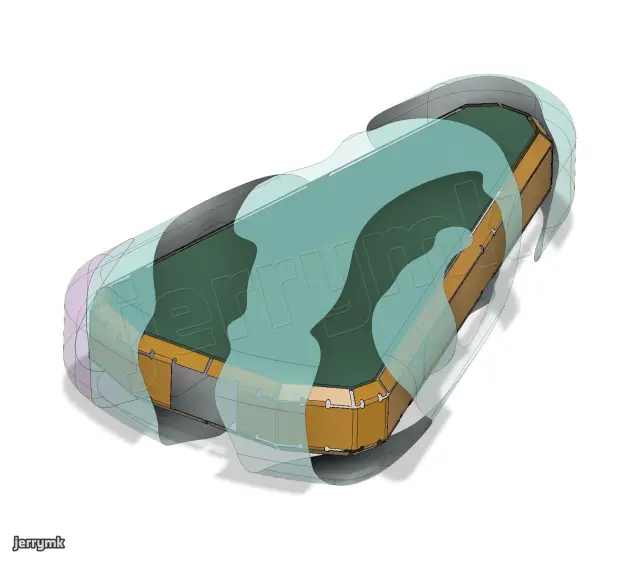

在 Fusion 以板金工具完成 PCB 輪廓設計，並轉到 KiCad 憑感覺完成燈珠擺放，並於同日送洗

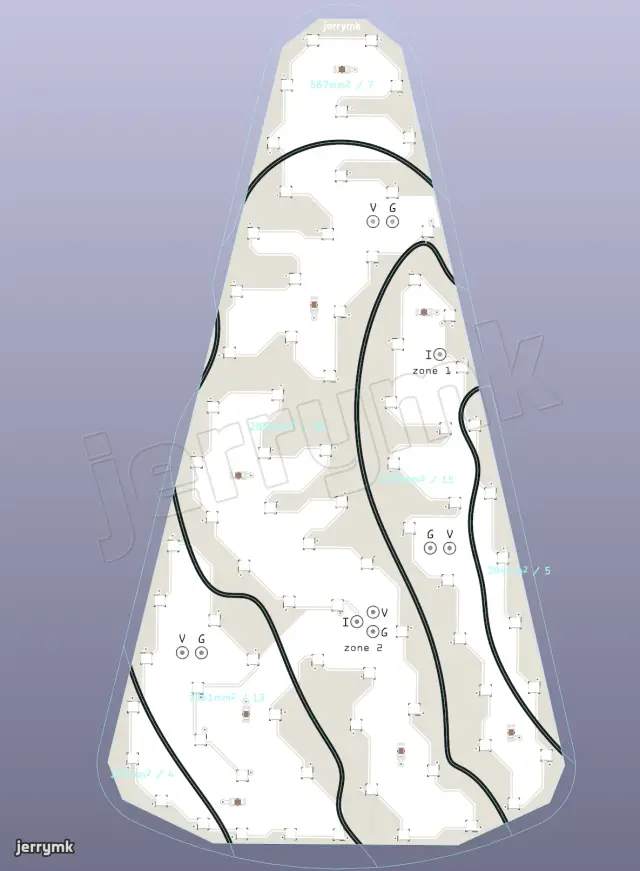

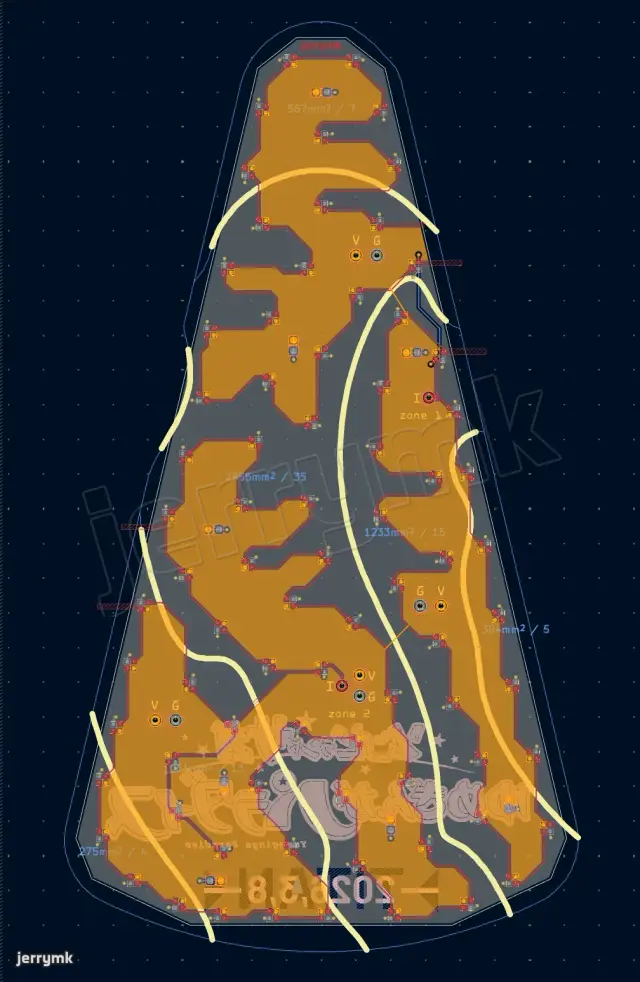

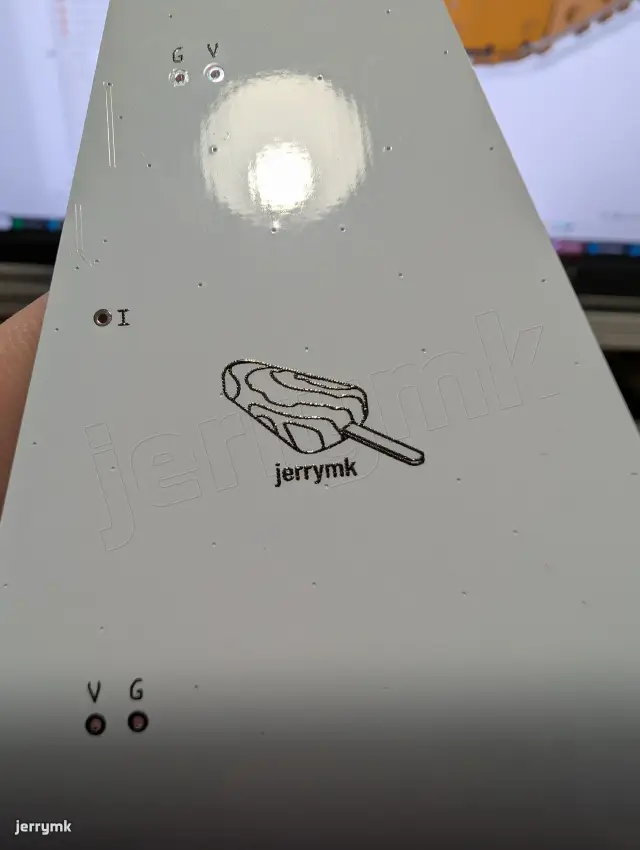

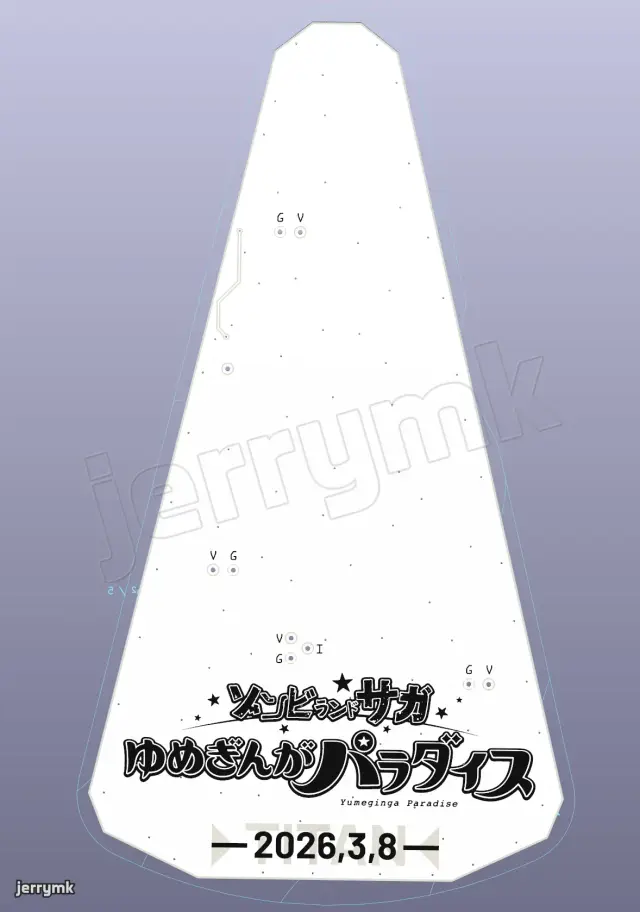

2/24（二）Day 4/14 完成前後白色 LED 燈板 PCB 設計

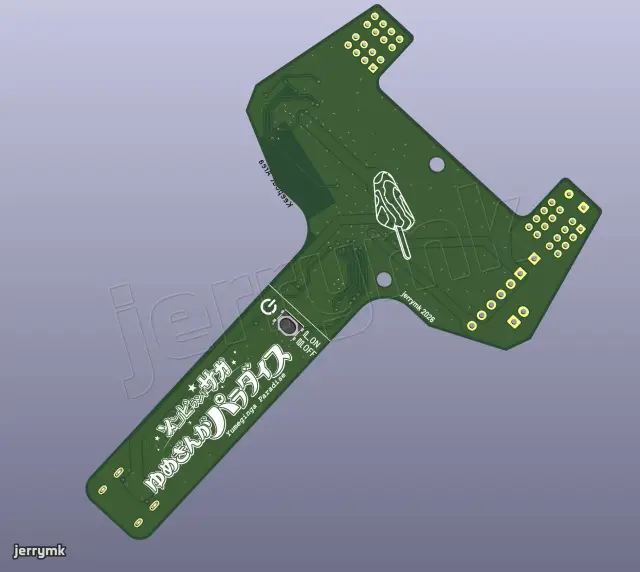

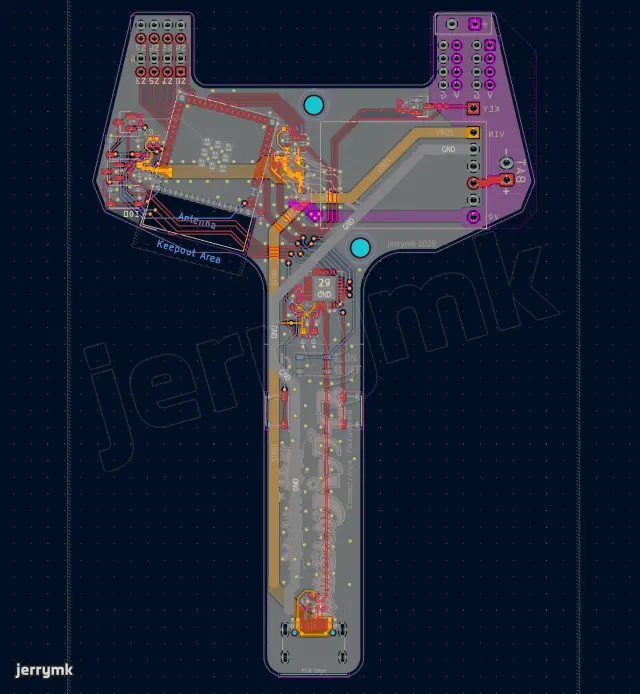

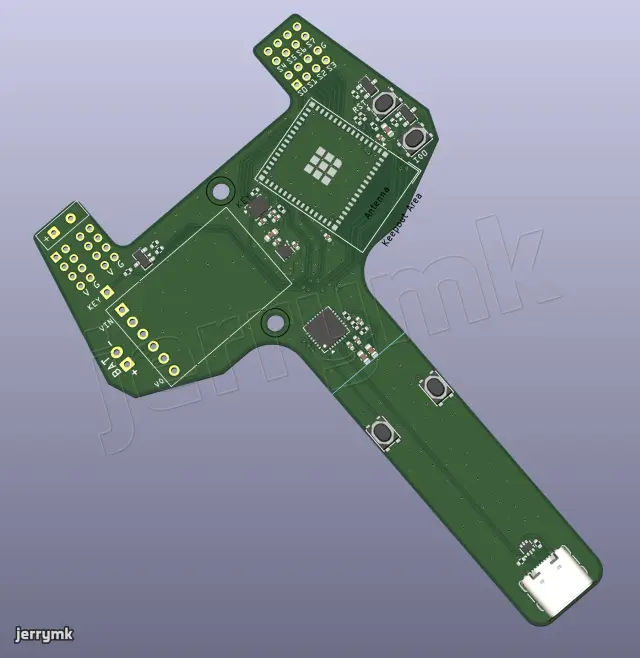

2/25（三）Day 5/14 完成主控板 PCB 設計
由於時間關係，只能做雙層板。要在兩層內塞下全部的東西、在關鍵處保留完整的地平面的同時，還要保證 USB 到鋰電池充放板、充放板輸出到燈板 5V 焊點線寬、電流能力，實在不是非常簡單，特別是在時間壓力下。
最終，鋰電池電壓偵測的類比訊號沒有成功在板子上拉好，因此留了兩個焊盤供飛一條線。此外，ESP32S3 的天線下方並沒有完全淨空，走了兩顆操作按鈕的線。

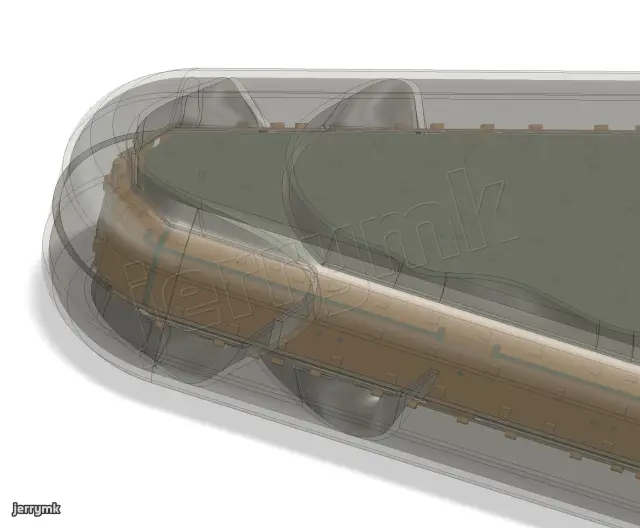

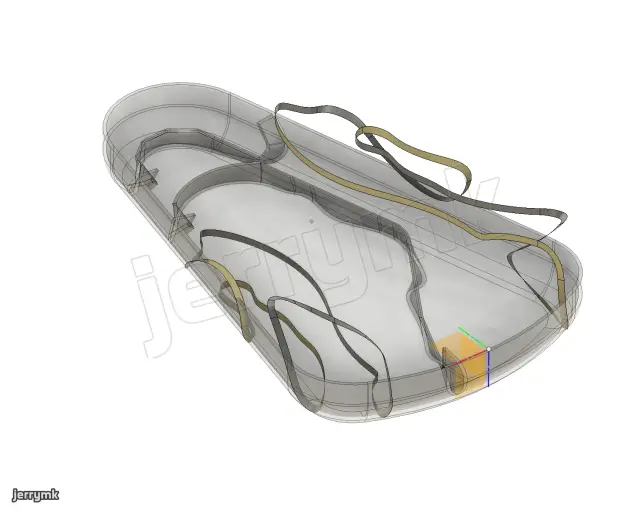

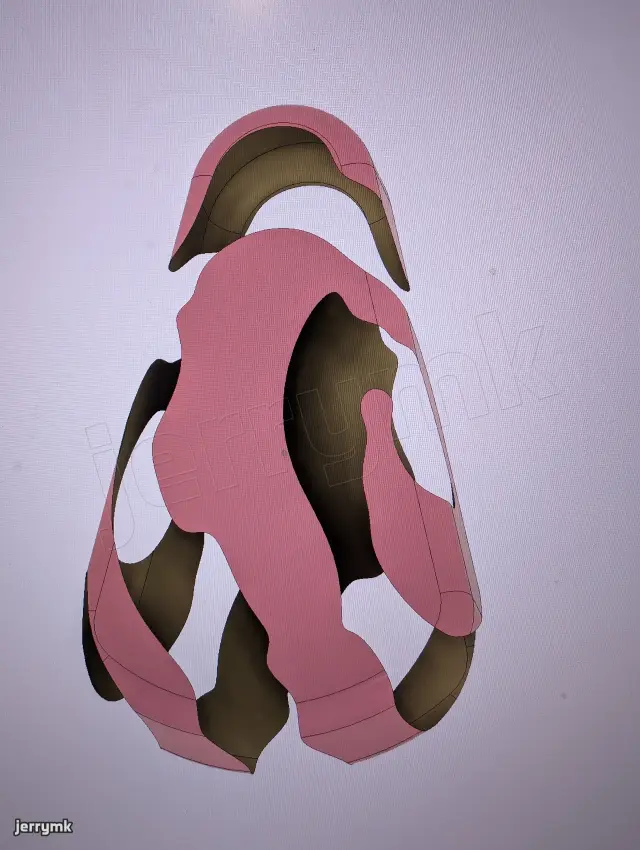

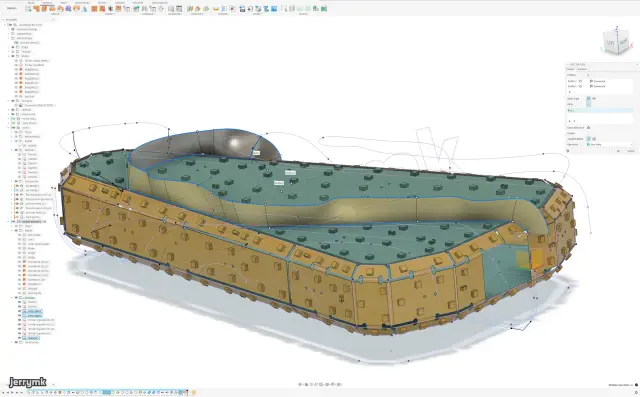

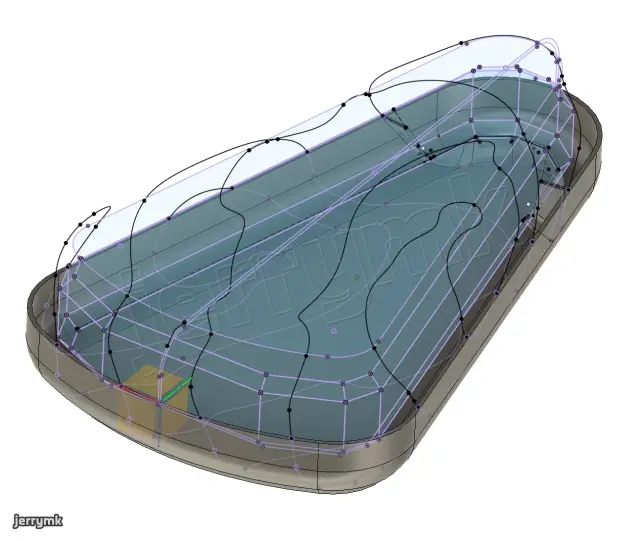

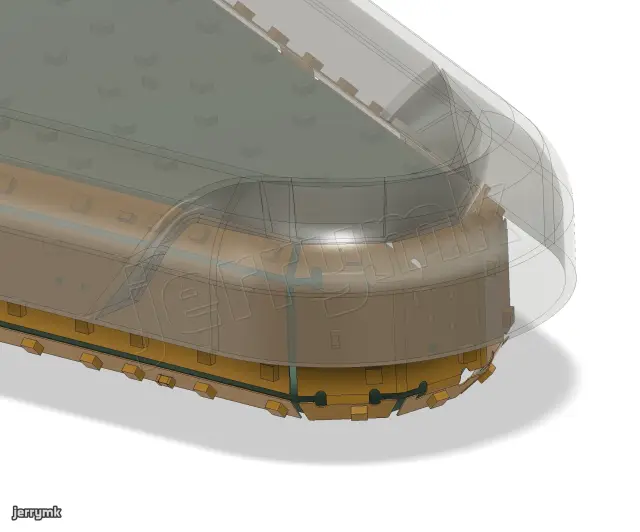

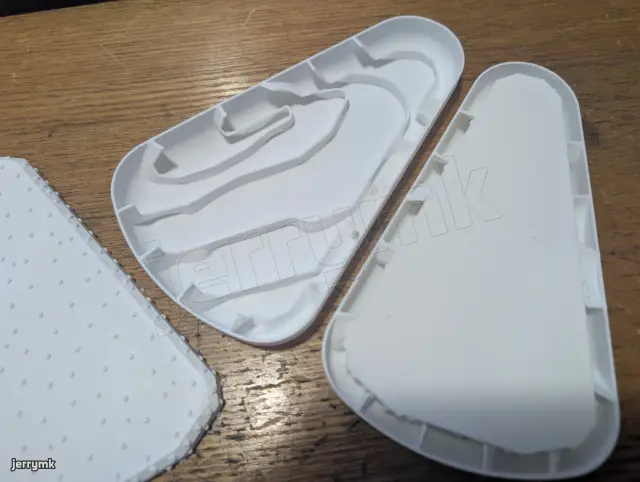

2/27（五）Day 7/14 雪糕口味分界的隔斷光罩 3D 模型動工
第一片花了很多時間研究建模方法，後面就做得比較順了，直到被一個奇怪的 Fusion 草圖問題卡住好一陣子（是 3D 草圖，所以我想問題本來就會比較迷。明明兩條在草圖中直接 coincident 接起來的線段，到了 loft 工具卻無法被辯認為同一線段，無法作為一個 profile 進行擠出，可能是那個投影出來的線段座標小數點比較醜，接不起來？我也不知道）

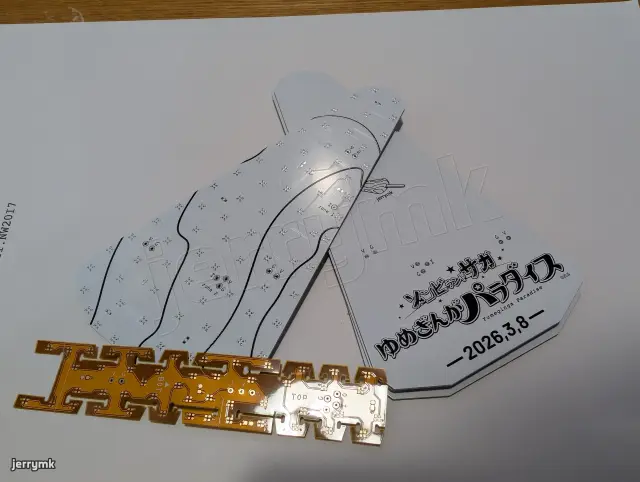

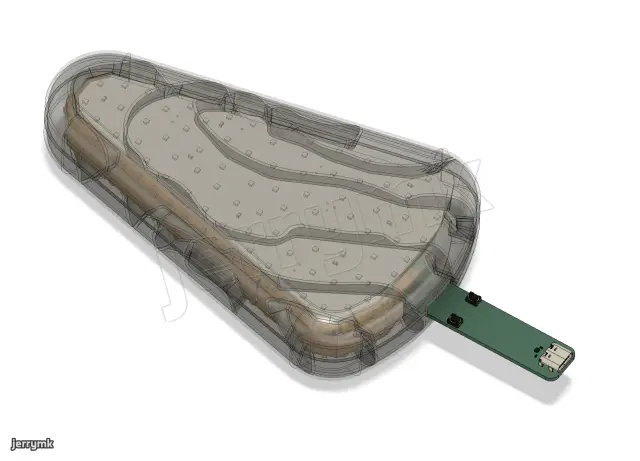

3/2（一）Day 10/14 PCB 到貨/核心主體設計
核心是我給被燈板包覆，不含燈罩的部分取的名字

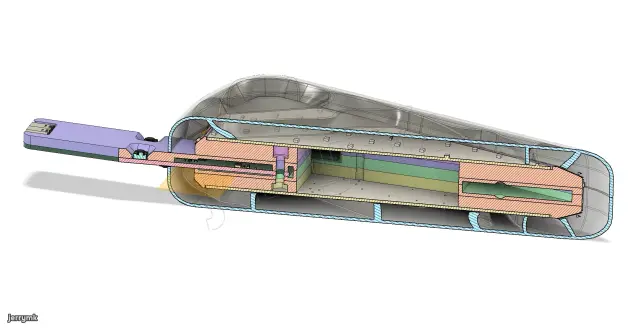

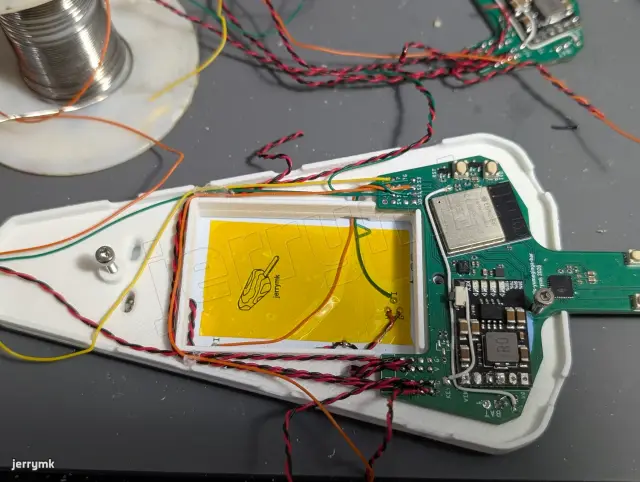

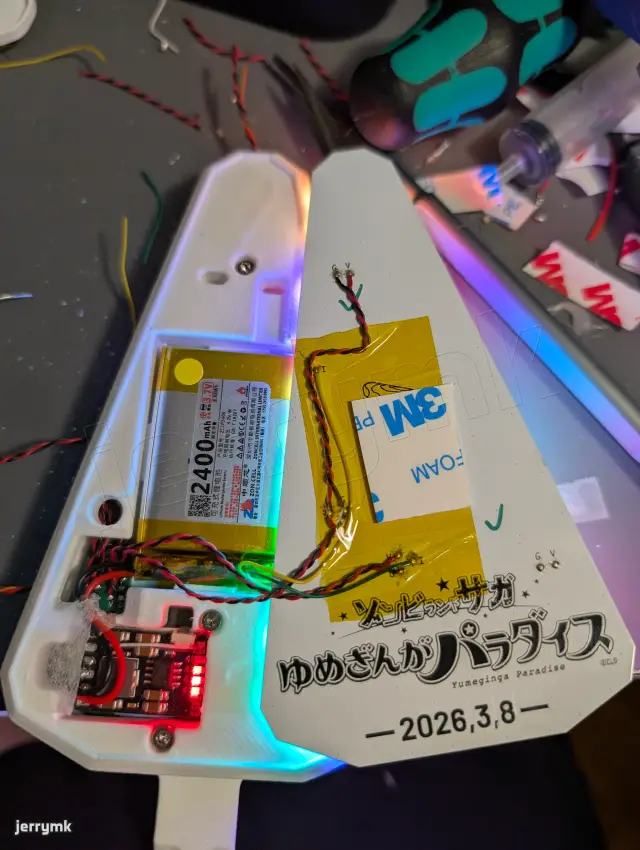

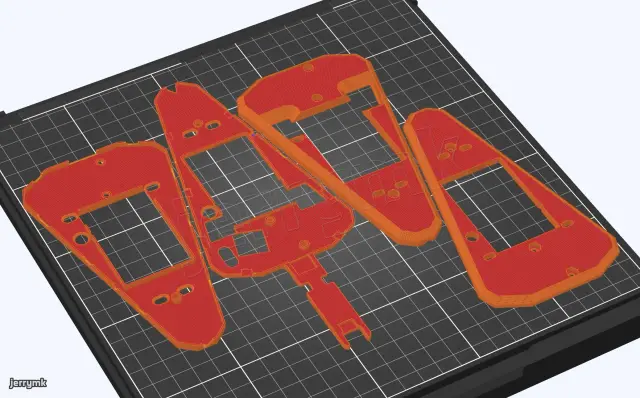

核心的設計其實也不簡單，首先是確保整體可以用 3D 列印機列印出來，接著要讓主板穩固地夾在中間偏下的地方，並留出足夠空間給（對於核心的尺寸來說）不小的電池。其中一片列印件也須延伸到把手部分，和 Type C 座齊平，讓把手平整。周圍需能讓柔性 PCB 溫柔彎折並黏著、並須有各種走線通道，因為核心從外面看是完全看不到電線的，所有電線都需要直接送到PCB正下方開口。後面的組裝照片應該會更清楚，總之，這也不是個 trivial 的事情。
待撰寫
挑戰

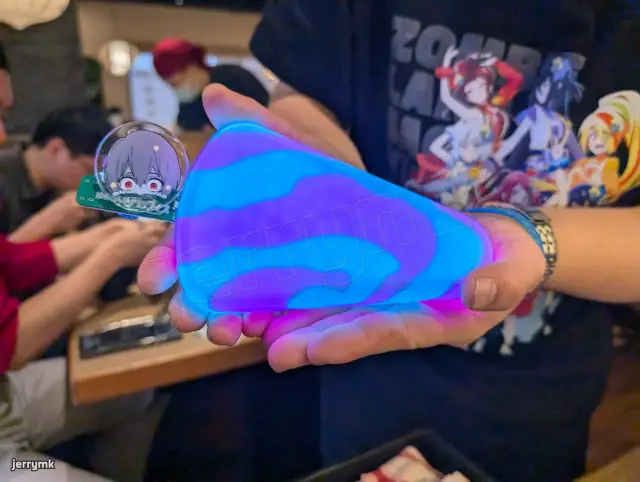

3/8 泰坦廳包場，只剩兩週
前面在過年不方便，到有空且買到公式書作為造型參考的時候，已經離 3/7 剛好兩週了。
在這兩週裡，我需要
- 決定好各種工程決定、
- 設計好造型的同時盡快設計 PCB（需在外殼都還沒設計好的狀態下確定好所有 LED 的位置）、
- 送洗 PCB（柔性板需等待將近一整週，運送兩到三天，然後還要組裝、編寫程式，因此這必須幾乎第一個完成。其他板子時間也是抓得剛剛好）
- 設計外殼導光、隔斷罩
- 設計機身
- 組裝上百顆 LED 和主板上的各種不同元件
- 寫程式、測試
這是理想的樣子，做完大概會有兩三天時間寫程式。最終時程大概也是這樣，總之是趕上了。
柔性 PCB，LED 焊盤一直斷
核心內部非常擠，但仍然太肥大
